Двухступенчатый винтовой воздушный компрессор

Двухступенчатый винтовой воздушный компрессор (также известный как двухступенчатый винтовой компрессор сжатия) представляет собой высокоэффективное устройство источника воздуха, которое сжимает воздух в два этапа с принудительным охлаждением между ними. Его основными преимуществами являются экономия энергии на 15–25 % по сравнению с одноступенчатыми компрессорами, более низкие температуры выхлопных газов и более длительный срок службы. Подходит для промышленного применения, требующего длительной непрерывной работы при давлении 0,7–1,3 МПа.

Принцип работы: Основной принцип — «двухступенчатое сжатие + межступенчатое охлаждение», обеспечивающий почти изотермическое сжатие и снижение энергопотребления и повышения температуры.

Фильтрация на впуске: воздух фильтруется и удаляется пыль перед входом в камеру сжатия первой ступени.

Первая ступень сжатия: первая пара мужского и женского роторов сжимает воздух до 0,3–0,5 МПа (промежуточное давление), повышая температуру до 80–100 ℃.

Промежуточное охлаждение: высокотемпературный воздух поступает в межступенчатый охладитель (впрыск масла/воздушное охлаждение), охлаждая его до температуры, близкой к температуре окружающей среды (40–50 ℃), что значительно снижает энергопотребление второй ступени сжатия.

Вторая ступень сжатия: охлажденный воздух поступает во вторую пару роторов и сжимается до 0,7–1,3 МПа (конечное давление).

Выхлоп: Сжатый воздух выводится после обработки маслоотделителем и промежуточным охладителем.

Какова его основная структура?

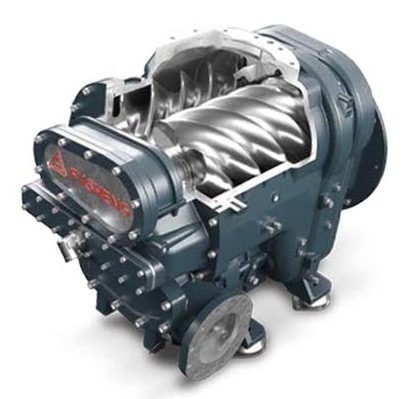

Двухступенчатая интегрированная головка компрессора: две пары роторов (один первичный и один вторичный) встроены в один корпус, обычно расположены вертикально, с зубчатым/прямым приводом, обеспечивающим согласование скоростей.

Система межступенчатого охлаждения: встроенное масляное охлаждение или независимый промежуточный охладитель — ключ к экономии энергии.

Система трансмиссии: двигатель с регулируемой частотой и постоянными магнитами (основной), прямой или зубчатый привод, КПД 93–96%.

Система управления: интеллектуальный ПЛК, поддерживающий постоянное давление, регулирование переменной частоты, раннее предупреждение о неисправностях и удаленный мониторинг.
