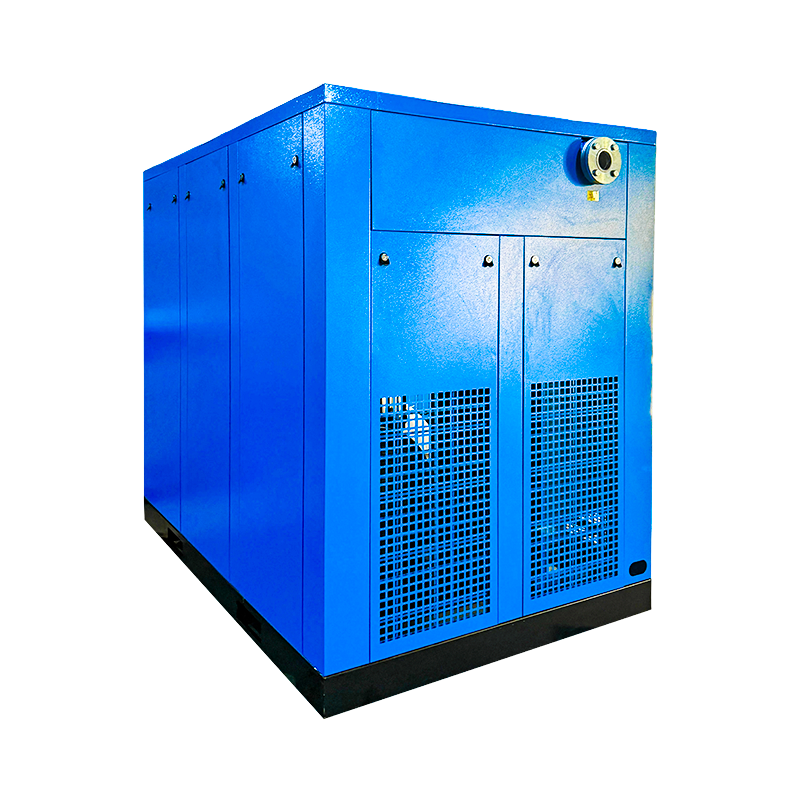

Одноступенчатый винтовой компрессор выходит за пределы диапазона выше 10 бар. Процессы, требующие давления 13 бар в точке использования, будь то испытание давлением, выдувание под высоким давлением, формование бутылок или работы с глубокими отверстиями, требуют наличия машины, рассчитанной на то, чтобы работать под этим давлением весь день, а не нажимать туда время от времени. Покупатели, которым для этой задачи нужен воздушный компрессор мощностью 150 л.с., найдут этот список коротким. Модель SAD-110 соответствует этому: от 0,8 до 1,3 МПа (от 8 до 13 бар), от 24,5 до 18 м³/мин (от 865 до 636 куб. футов в минуту), с прямым приводом и воздушным охлаждением.

Винтовой компрессор высокого давления должен поддерживать разницу между всасыванием и нагнетанием в течение каждого часа работы, и при давлении 13 бар именно на этой разнице и построена конструкция. Одноступенчатый элемент передает все передаточное число на одну пару роторов. Разница давлений на этих роторах велика, вместе с ней возрастает осевая нагрузка на подшипники, и уплотнительный зазор должен постоянно сдерживать эту разницу. Двухступенчатая винтовая машина разделяет работу. Первая пара поднимает воздух до промежуточного давления, а вторая пара забирает его оттуда, поэтому ни одна пара не работает против полной разницы, а нагрузки на роторы и подшипники остаются ближе к середине того, на что был рассчитан элемент.

Между двумя ступенями воздух проходит через промежуточный охладитель, который отводит тепло первой ступени до того, как его увидит вторая ступень. На машине, работающей под высоким давлением, которая не только охлаждает воздух. Он поддерживает низкую температуру нагнетания, что поддерживает масло в рабочем состоянии в течение длительных смен, а также снижает температуру уплотнений и масляного контура — двух мест, где компрессор высокого давления имеет тенденцию изнашиваться в первую очередь. Интеркулер здесь не является дополнением; именно это делает 13 баров повседневной обязанностью, а не случайной.

Производительность падает по мере роста давления, и публикуются оба конца диапазона: 24,5 м³/мин (865 CFM) при 8 бар, 18 м³/мин (636 CFM) при 13 бар. Это издержки сжатия, а не недостаток конструкции. При сравнении с другой машиной следует проверить указанное давление. Воздушный компрессор на 13 бар и машина на 8 бар одинаковой мощности — это не одна машина, продаваемая с двумя настройками, и одно значение расхода, указанное без учета давления, ничего не говорит вам о том, из какого оно взято. Отправьте нам данные о давлении, при котором работает ваш процесс, и мы укажем расход по этому значению.

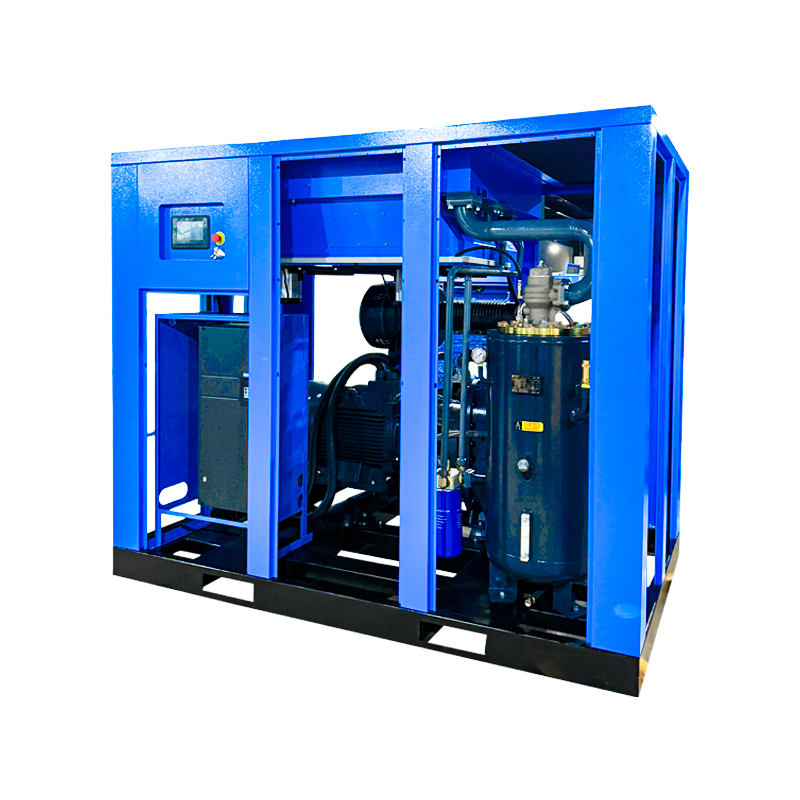

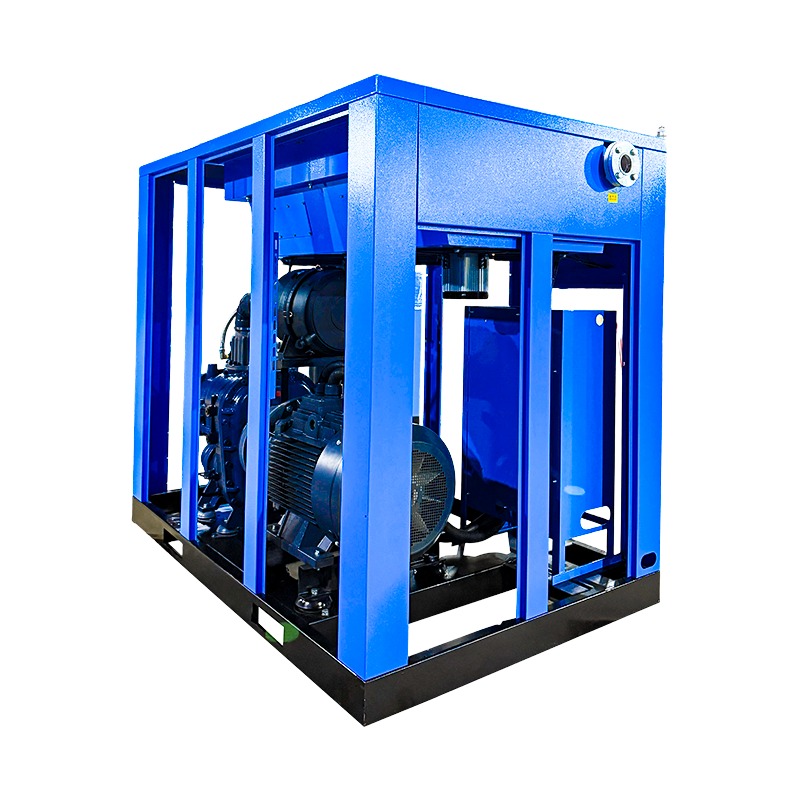

Воздушная головка рассчитана на то давление, которое она должна выдерживать. Его пары роторов вращаются на низкой скорости при большом рабочем объеме, поэтому каждый оборот перемещает большой объем воздуха, и для заданной производительности требуется меньше оборотов. Меньшее количество оборотов при том же воздухе означает меньшее количество часов работы на подшипниках и поверхностях ротора в течение срока службы машины, и именно эти детали определяют, как долго компрессор высокого давления будет работать. Двигатель установлен на компрессорной головке и приводит ее в движение напрямую.

Двухступенчатое сжатие не является решением для каждой установки. Если процесс заканчивается при давлении 8 бар с нормальными пиками, одноступенчатая машина той же мощности выполняет работу за меньшие деньги. Вторая ступень занимает свое место там, где давление высокое и машина работает долгие часы, и именно для этого была создана эта модель. На месте не требуется контур охлаждающей воды. Размеры основания 2300 × 1620 мм, высота устройства 1860 мм и вес 3360 кг. Стандартная конструкция — трехфазное напряжение 380 В, 50 Гц, другие напряжения и сети 60 Гц изготавливаются на заказ. Если для процесса также требуется сухой воздух, это отдельная задача, выполняемая охлаждаемым осушителем воздуха, а не самим компрессором.

Преимущества

Почему выбирают нас

Часто задаваемые вопросы

В1: Что обеспечивает этот агрегат при давлении 13 бар?

18 м³/мин (636 куб. футов в минуту) при давлении 13 бар, с рамой мощностью 110 кВт (150 л.с.). Та же машина производит 24,5 м³/мин (865 куб. футов в минуту) при давлении 8 бар. Это один кадр, охватывающий весь диапазон от 8 до 13 бар, поэтому значение имеет показатель вашего рабочего давления, а не тот, который находится в верхней части диапазона.

Вопрос 2: Почему двухступенчатый элемент выдерживает высокое давление?

Потому что соотношение общее. Одноступенчатый элемент с давлением 13 бар работает против полной разницы давления на одной паре роторов, что увеличивает нагрузку на роторы и подшипники и подвергает уплотнительный зазор максимальной нагрузке. Два этапа разделяют эту разницу, поэтому каждая пара работает против меньшей. Вот почему преимущество перед одноступенчатой ​​машиной возрастает с ростом давления.

В3: Можно ли установить давление нагнетания в диапазоне от 8 до 13 бар?

Да. Давление устанавливается при размещении заказа и может находиться в диапазоне от 0,8 до 1,3 МПа. Расход соответствует настройке: от 24,5 м³/мин при давлении 8 бар до 18 м³/мин при 13 бар. Сообщите нам давление, необходимое для вашего процесса, и машина будет изготовлена ​​и настроена на это значение.

Вопрос 4: Что происходит с потоком при повышении давления?

Он падает. Сжатие стоит на выходе, и чем выше давление нагнетания, тем больше мощности двигателя уходит на повышение давления, а не на перемещение объема. Два показателя для этой модели составляют 24,5 м³/мин при давлении 8 бар и 18 м³/мин при 13 бар. При сравнении с машиной, указанной в одном значении, проверьте давление, при котором она была измерена.

Вопрос 5: Как винтовая часть рассчитана на непрерывную работу?

Это двухступенчатый агрегат HANBELL с большим рабочим объемом и низкой рабочей скоростью, поэтому заданная мощность достигается за меньшее количество оборотов, а подшипники и поверхности ротора нарабатывают меньше часов. Интеркулер между ступенями снижает рабочую температуру, что защищает масло и уплотнения. Именно эти детали определяют, как долго компрессор высокого давления будет работать.

Вопрос 6: Что должно быть установлено перед запуском?

Нет контура охлаждающей воды, поскольку машина имеет воздушное охлаждение. Для основания требуется пол размером 2300 × 1620 мм, а высота агрегата составляет 1860 мм и вес 3360 кг, поэтому учтите фундамент и подъем. Стандартное питание составляет 380 В, трехфазное, 50 Гц, другие источники напряжения и 60 Гц изготавливаются по заказу. Учитывайте размер ресивера и основной линии, соответствующий вашим пикам, поскольку процесс с давлением 13 бар потребляет накопленный воздух сильнее, чем предполагает одно только рабочее давление.
