Взрывозащищенные винтовые воздушные компрессоры: как выбрать для горнодобывающих и химических предприятий

Вначале следует сказать, чем эта статья не является. Это не заменяет классификацию зон, выполненную квалифицированным инженером, и не заменяет сертификационные документы, действующие на вашем рынке. Это руководство для покупателя. Он расскажет вам, какие вопросы важны, какие ответы следует получить в письменном виде и где поставщик должен иметь возможность показать вам документацию, а не энтузиазм.

Когда на объекте действительно необходим взрывозащищенный компрессор?

Официальное название этих мест — классифицированная зона, часто называемая опасной зоной. Система классификации сортирует их по содержанию в воздухе: горючим газам и парам с одной стороны, горючей пыли с другой, а также по тому, как часто эта опасность возникает при нормальной работе. Детали различаются в зависимости от стандартов и стран, но принцип везде один и тот же: чем более вероятно, что атмосфера является огнеопасной, тем строже правила для электрооборудования, установленного внутри нее.

Чтобы купить компрессор, вам не нужно запоминать систему классификации. Вам нужно знать одну вещь наверняка: попадает ли расположение компрессора в засекреченную границу. Покрасочная камера, помещение для хранения растворителей, станция заправки бочек, газокомпрессорная, территория вокруг технологических вентиляционных отверстий – это типичные места, где проходит граница. Если машина находится внутри такой границы, то, какое оборудование может быть установлено, определяется местным стандартом для этой зоны, и ответом обычно является взрывозащищенное устройство. Если машина расположена снаружи, стандартный промышленный компрессор может быть вполне приемлемым, а оплата за взрывозащищенную версию только увеличит затраты, которые вы не сможете окупить.

Полезная привычка для покупателей: прежде чем запросить ценовое предложение, попросите у инженера объекта или специалиста по безопасности технологического процесса классификационный чертеж. Обычно он отмечает зоны и источники выброса и заранее решает половину разговора. Если чертеж недоступен, сообщите поставщику, для чего используется помещение и что хранится или обрабатывается поблизости, и позвольте ему отметить риск, а не гадать.

От чего на самом деле защищает взрывозащищенная машина

Взрывозащищенный компрессор — это не бронированный ящик, обернутый вокруг обычной машины. В нем рассматриваются три конкретных источника возгорания, и работа по проектированию ведется в этих трех областях.

Первое это мотор. Стандартный электродвигатель может произвести искру на своих клеммах, в стартере или внутри неисправной обмотки. Вместо этого взрывозащищенный двигатель, используемый во взрывозащищенном блоке, помещает электрические части во взрывозащищенный корпус. Если когда-либо произойдет внутреннее возгорание, корпус сконструирован таким образом, чтобы сдерживать давление и охлаждать фронт пламени, чтобы оно не могло распространиться в окружающую атмосферу. Это основная идея буквы «d» в рейтинге: сдерживание, а не избегание.

Второе направление – это система управления. Контроллер, контакторы, датчики и каждая точка ввода кабеля должны соответствовать тем же стандартам, что и двигатель. В нашей линейке FB компоненты управления расположены в взрывозащищенном корпусе, а все открытые электрические соединения герметизированы. Машина безопасна настолько, насколько безопасен ее самый слабый электрический ввод, поэтому весь электрический контур, а не только двигатель, должен иметь номинальный ток.

Третья область – тепло. Каждая электрическая часть соответствует температурному классу, который ограничивает самую горячую поверхность, до которой машина может добраться во время работы. Если температура воспламенения окружающей атмосферы превышает этот предел, сама машина никогда не может быть источником возгорания, даже в случае неисправности. Вот почему температурный класс имеет такое же значение, как и тип корпуса, и почему он указан на каждой соответствующей паспортной табличке.

Как читать рейтинг: Ex d IIB T4

Маркировка на заводской табличке выглядит загадочной, пока не знаешь код. Возьмите типичный номинал промышленного агрегата: Ex d IIB T4.

Буква d означает взрывозащищенный корпус, метод защиты двигателя и блока управления. IIB — это группа газов, семейство газов, для работы с которыми сертифицирована установка. Группа II охватывает наземные промышленные газы, а IIB — большую долю промышленных углеводородов, семейства, включающие этилен и аналогичные газы. Если на вашем объекте содержится ацетилен или водород, они попадают в группу IIC, которая является более строгим и менее распространенным требованием, поэтому группа газа должна соответствовать тому, что действительно присутствует.

T4 — это температурный класс. Машина с рейтингом T4 поддерживает максимальную температуру поверхности на уровне 135 градусов C, что ниже температуры самовоспламенения большинства распространенных растворителей и промышленных газов. Более низкие температурные классы, такие как T3, допускают более горячие поверхности; более высокие классы, такие как T5 или T6, требуют более прохладных. Класс, необходимый вашему объекту, зависит от температуры воспламенения присутствующего вещества, и это число берется из паспорта безопасности материала, а не от поставщика.

Точная маркировка на вашей машине зависит от сертификата, с которым она поставляется. Ответственный способ покупки — отправить классификацию вашего объекта поставщику и позволить ему подтвердить, что сборка соответствует ей перед началом производства. Паспортная табличка — это обещание о машине в том виде, в котором она построена; это имеет смысл только в том случае, если машина с самого начала была рассчитана на этот рейтинг.

Сертификация горной промышленности – это отдельный путь

Горнодобывающая промышленность заслуживает отдельного раздела, поскольку покупатели часто путают две разные системы одобрения. Описанная выше промышленная взрывозащищенная установка Ex d IIB T4 предназначена для нефтехимических заводов, линий нанесения покрытий, систем обработки растворителей и аналогичных объектов поверхностной промышленности. Сервис угольных шахт — это другой мир со своей собственной системой сертификации, и оборудование, которое спускается под землю, должно иметь разрешение на добычу полезных ископаемых, действующее для этого рынка.

Практический вывод: если ваше приложение — мое, скажите об этом в самом начале разговора. Правильным ответом может быть установка, сертифицированная для горнодобывающей промышленности, а не промышленная взрывозащищенная установка, и никакое чтение паспортных табличек не заменит информирования поставщика о том, что на самом деле представляет собой это место. На поверхности горных работ, например, в мастерской или перерабатывающем здании за пределами классифицированных подземных зон, промышленная взрывозащищенная машина все еще может подойти, но границы должны быть четкими.

Наша серия FB представляет собой промышленную взрывозащищенную серию. Он используется на вспомогательных предприятиях горнодобывающей промышленности, нефтехимических предприятиях и заводах по нанесению покрытий и предназначен для классифицированных промышленных зон с горючим газом, паром и пылью. Если на объекте клиента оказывается подземная угольная выработка, мы говорим об этом прямо и указываем ему путь получения разрешения на добычу полезных ископаемых, поскольку продажа шахте неправильного класса сертификата не является ошибкой, которую может себе позволить любая из сторон.

Легковоспламеняющаяся пыль меняет ответ

Пыль заслуживает упоминания сама по себе, поскольку пылевая атмосфера ведет себя иначе, чем газовая. Обращение с зерном, обработка древесины, производство металлического порошка и некоторые линии по производству химического порошка создают условия, при которых пыль может взрываться, а правила по пыли следуют другой логике температуры и концентрации, чем правила по газу. Машина, выбранная для газовой зоны, не автоматически подходит для пыльной зоны.

Если пыль представляет для вас опасность, разговор начинается с типа пыли и зоны, а не с класса газа. Сообщите поставщику, присутствует ли пыль при нормальной работе или только в случае неисправности, и что это за пыль, поскольку разная пыль имеет разную температуру воспламенения и концентрацию облаков. Затем поставщик должен подтвердить конструкцию машины, фильтрацию и номинальную температуру поверхности для защиты от этой конкретной пыли и быть готовым изложить обоснование в письменном виде.

Определение размеров машины после того, как будет очищена территория.

Когда классификация объекта и путь сертификации определены, выбор машины сводится к знакомым вопросам о компрессорах плюс один дополнительный. Требуемое давление и расход определяют размер рамы. Профиль нагрузки определяет режим работы с фиксированной или переменной скоростью. Классификация места определяет рейтинг Ex. И от физической установки зависит, нужен ли вам голый блок или версия с сертифицированным ресивером.

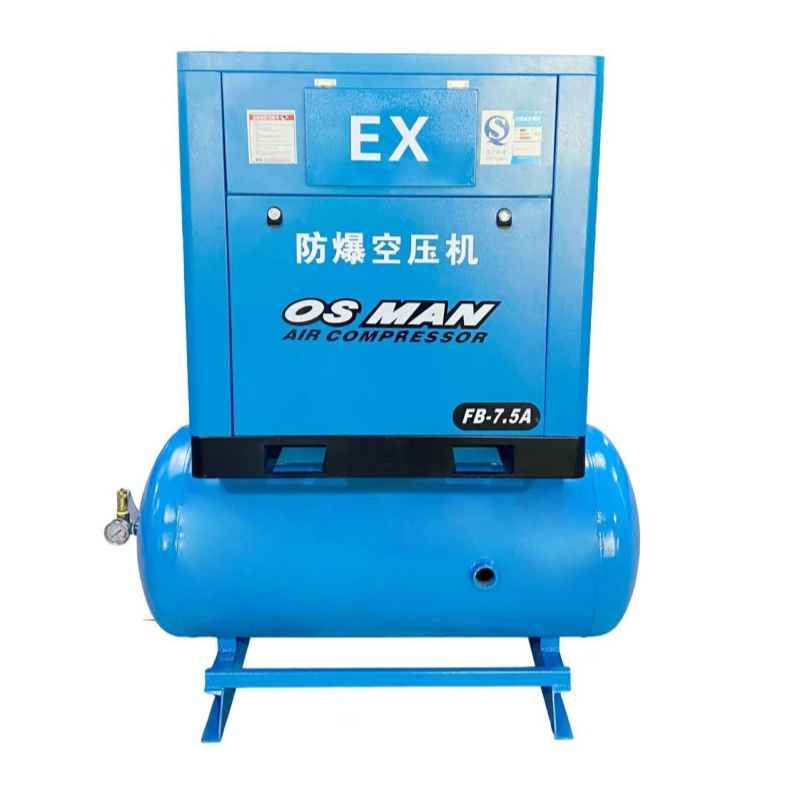

Наша линейка FB охватывает эту часть рынка мощностью от 7,5 до 50 л.с., с взрывозащищенными двигателями и корпусами управления взрывозащиты на каждой модели. Новая модель мощностью 20 л.с. присоединилась к семейству для небольших опасных предприятий и обеспечивает производительность около 2,4 кубических метров в минуту при давлении 8 бар (стандартное номинальное значение). Опция на 10 бар доступна по запросу. Модельный ряд имеет воздушное охлаждение, что устраняет необходимость в водопроводе на удаленных объектах, и он построен на том же заводе в Шэньчжэне, что и остальная часть парка OSMAN, поэтому запасные части и техническая поддержка следуют по тому же маршруту, что и стандартные машины.

Если ваша нагрузка меняется в течение дня, стоит обсудить с любым поставщиком один вопрос: для работы с регулируемой скоростью в классифицированной зоне необходимо, чтобы привод и взрывозащищенный двигатель были совместимы в комплекте, и не каждая взрывозащищенная машина предлагается таким образом. Если ваш процесс колеблется, заранее спросите об опции VSD, а не предполагайте, что она существует.

Эксплуатация и обслуживание машины с рейтингом Ex

Два практических замечания перед покупкой. Во-первых, взрывозащищенная машина стоит дороже, чем стандартная машина того же размера. Взрывозащищенный двигатель, взрывозащищенный корпус и сертификация — все это требует премии, и эта премия — это цена возможности работать там, где стандартная машина не может работать. Это не та стоимость, которую вы можете спланировать, и предложение, которое выглядит слишком дешевым рядом с взрывозащищенным устройством, должно вызвать вопрос о том, что на самом деле сертифицировано.

Во-вторых, машина с рейтингом Ex должна оставаться оригинальной. Модификация на месте, замена электрических частей компонентами, не имеющими номинальных характеристик, или монтажные работы, игнорирующие документацию, могут привести к аннулированию защиты и сертификата одновременно. Работы по обслуживанию должны проводиться в соответствии с руководством, запасные части должны поставляться изготовителем, а любые электромонтажные работы должны выполняться людьми, имеющими квалификацию для работы с классифицированным оборудованием. Машина, сертифицированная на заводе, хороша настолько, насколько хороша дисциплина вокруг нее впоследствии.

Что отправить нам для расчета

Если вы выбираете компрессор для секретной области, пришлите нам четыре вещи. Тип атмосферы, газ или пыль, с группой, если вы ее знаете. Классификация зоны и температурный класс, если они указаны в документации вашего объекта. Давление и расход, которые вам нужны, или описание оборудования, которое будет питаться воздухом. И ваше напряжение питания, потому что мы строим в соответствии с местными стандартами. Мы подтвердим сборку и документацию перед производством, проконсультируем по варианту резервуара и прямо сообщим вам, если путь сертификации не подходит для вашего объекта.

Большинство покупателей на этом рынке делают выбор между брендами не только по цене. Они выбирают машину, которая будет продолжать работать и сохранять свой сертификат в течение многих лет в условиях, когда ошибка обходится дорого. Это стандарт, в соответствии с которым была создана линейка FB, и это стандарт, на который мы опираемся.
