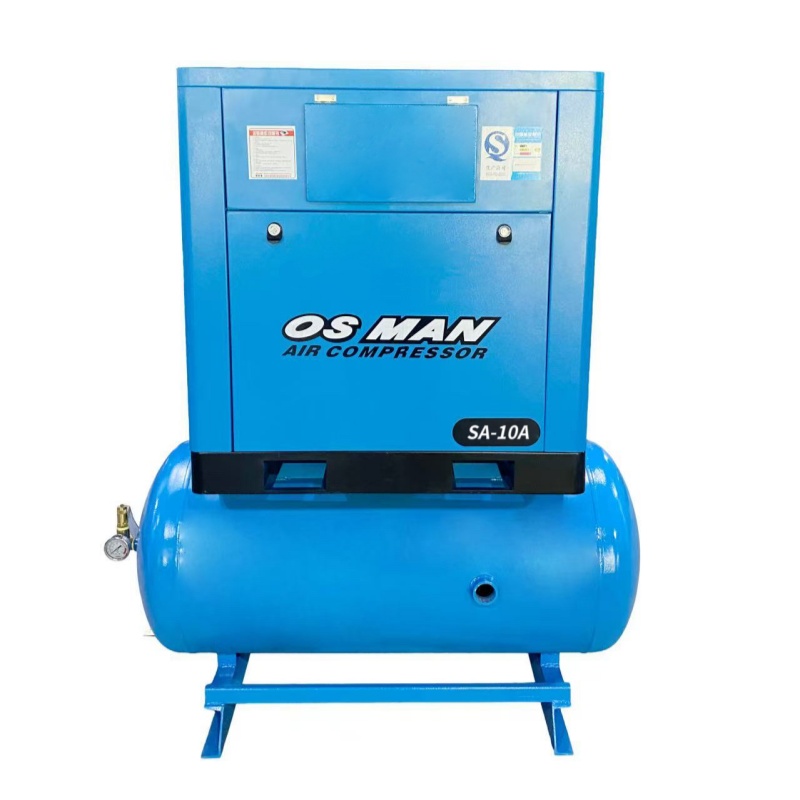

Сжатый воздух редко попадает в мастерскую в качестве одного из решений. Сначала идет компрессор, затем ресивер, затем трубы и фитинги, соединяющие их, и к тому времени, когда воздух поступает к инструментам, никто точно не знает, какая деталь имеет недостаточный размер. Этот блок отнимает второе решение. Одноступенчатый вращающийся винтовой элемент мощностью 7,5 кВт (10 л.с.) установлен на горизонтальном ресивере емкостью 300 л с прямым приводом, воздушным охлаждением, настроенным на давление 8 бар и подачей 1,2 м³/мин, около 42 куб. футов/мин. Шкаф и резервуар представляют собой единый узел, поэтому пол занимает одну опору, а кран выполняет один подъем.

Покупаю пару как одну воздушный компрессор и ресивер меняют назначение бака. Получатель не является хранилищем в том смысле, в каком склад является хранилищем. Это буфер между машиной, производящей воздух с фиксированной скоростью, и инструментами, поглощающими его порциями. Откройте два ударных гайковерта вместе, и спрос значительно превысит все, что элемент может произвести сам по себе. При наличии запасенного объема перед ними помпа выходит из воздушного ресивера, и элемент никогда его не видит, поэтому он остается нагруженным в течение более длительных периодов времени, а давление в инструменте сохраняется, а не проседает в течение секунды или двух.

При таком размере машина, которую она заменяет, обычно представляет собой поршневой агрегат, и разница проявляется в течение рабочего дня, а не в каталоге. Поршневой компрессор устроен так, чтобы работать, а затем отдыхать, поэтому цех, постоянно потребляющий воздух, либо покупает объем, значительно превышающий его номинальный размер, либо признает, что агрегат не выдержит длительную смену. Воздушный компрессор производительностью 40 куб. футов в минуту на винтовом элементе создан для работы без этого отдыха. Два ротора вращаются друг против друга в масляной пленке, а не в поршне, совершающем возвратно-поступательное движение в отверстии, что приводит к меньшему сотрясению пола и меньшему износу.

Воздушный компрессор для работы в автосервисе – это тот случай, когда такое расположение подходит лучше всего. Гайковерты ударного действия, накачка шин, пистолеты для продувки и пистолет для подкраски — всем нужен воздух порциями, ни один из них не нуждается в его сушке до приборного качества, а в сервисном отсеке редко есть машинное помещение для установки машины. Там, где цеху действительно нужен сухой воздух, например, для покрасочной камеры или плазменного стола, сушилка должна находиться после ресивера, а не внутри шкафа, и именно в этом направлении воздух уже движется. Установка рефрижераторной сушилки на выходе — это покупка, сделанная тогда, когда этого требует работа, а не покупка, оплаченная в первый день.

Чего в машине намеренно нет, так это сушилки, и ее отсутствие является частью спецификации. Шкаф с одним внутри также содержит контур хладагента, конденсатор, который нужно держать в чистоте, и сливной уловитель, за которым нужно следить, а мастерская, которая уже имеет сушилку в конце своей линии, будет платить за вторую. Охлаждение здесь осуществляется только воздухом, поэтому не требуется подключение воды и нет дренажа, который можно найти на месте. Элемент охватывает диапазон окружающей среды от -5 до +45 °C, достаточно широкий для неотапливаемого помещения зимой и навеса с металлической крышей летом, а питание 380 В, трехфазное, 50 Гц в стандартной комплектации.

Определение размера сводится к суммированию того, что выполняется одновременно, а не того, что выполняется в среднем. Необходимо проверить пистолет-распылитель, два ударных гайковерта и продувочный пистолет, открывающиеся вместе, и это общее количество - это то, что должно находиться в пределах 1,2 м³/мин, которые устройство выдерживает при давлении 8 бар. Обслуживание осуществляется по четырем пунктам: воздушный фильтр, масло, масляный фильтр и сепаратор, все они доступны с передней части шкафа, при этом конденсат сливается из ресивера с интервалами, которые зависят от количества влаги, содержащейся в поступающем воздухе. Расходные материалы поставляются из того же ассортимента запасных частей, что и остальные наши машины. Другие сборки мощностью 10 л.с., включая версию шкафа без ресивера, устанавливаются под винтовые компрессоры мощностью 10 л.с., а сборки, которые поставляются с уже присоединенной к ним осушителем, сгруппированы под встроенным воздушным компрессором.

Преимущества

Почему выбирают нас

Часто задаваемые вопросы

В1: Каковы номинальные характеристики этого устройства?

Модель SA-10A: одноступенчатый ротационный винтовой компрессор мощностью 7,5 кВт (10 л.с.), установленный на горизонтальном воздушном ресивере объемом 300 л, с прямым приводом и воздушным охлаждением. Рабочее давление составляет 8 бар, свободная подача воздуха составляет 1,2 м³/мин (около 42 куб. футов в минуту), диапазон окружающей среды от -5 до +45 °C, стандартное питание 380 В, трехфазное, 50 Гц. Другие напряжения и частота 60 Гц изготавливаются по заказу.

В2: Что на самом деле дает мне ресивер объемом 300 л?

Он удерживает воздух, уже сжатый до 8 бар, поэтому открывающийся инструмент внезапно вытягивается из резервуара, а не сразу из элемента. Это предотвращает падение давления в инструменте при одновременной работе нескольких инструментов, а также позволяет компрессору оставаться загруженным в течение более длительных периодов времени, вместо того, чтобы включаться и выключаться в течение смены. Рассматривайте объем как буфер, который покрывает разрыв между тем, что производит элемент, и тем, что инструмент принимает в пакетном режиме.

В3: Нужна ли мне сушилка для этой машины?

Не для каждой работы. Для ударных гайковертов, шиномонтажных работ и общей продувки не требуется сухой воздух. Покраску, плазменную резку и дыхание воздухом делаю, а у тех фен идет за ресивером, куда уже и направляется воздух. Рефрижераторные и осушительные сушилки входят в одну и ту же линейку, поэтому машину можно купить сейчас, а осушитель добавить, когда этого потребует работа.

В4: Почему стоит выбрать винтовую машину, а не поршневую?

Поршневой компрессор предназначен для работы, а затем охлаждения, поэтому цех, в течение всего дня потребляющий воздух, либо превышает его мощность, либо живет с перерывами. Винтовой элемент работает непрерывно, и при 10 л.с. разница за рабочий день имеет большее значение, чем разница в покупной цене. Также меньше вибраций, поскольку два ротора, вращающиеся в масляной пленке, не трясут пол, как это делает поршень, совершающий возвратно-поступательное движение.

В5: Какое обслуживание требуется устройству?

Четыре позиции по расписанию: воздушный фильтр, масло, масляный фильтр и сепаратор. Все они доступны с передней части шкафа. Конденсат необходимо сливать из ресивера с периодичностью, зависящей от того, сколько влаги несет поступающий воздух. Точки и интервалы технического обслуживания указаны в руководстве, причем интервалы соответствуют количеству часов работы и чистоте воздуха в месте установки машины.

Вопрос 6: Что должен предоставлять сайт?

Ровный, прочный пол, выдерживающий вес сборки, и небольшой зазор спереди, чтобы панель шкафа могла открываться. Воздушное охлаждение означает подачу движущегося воздуха вокруг агрегата, а не подключение воды. Питание осуществляется от одной трехфазной сети напряжением 380 В 50 Гц, воздух выходит через одно выходное отверстие.
