Встроенный компрессор мощностью 20 л.с. обычно покупается из-за сэкономленной площади. Частью, от которой зависит, насколько хорошо он на самом деле работает, является воздушный ресивер, а в этой машине ресивер не является аксессуаром. Это резервуар объемом 0,6 м³, рассчитанный на давление 8 бар, расположенный между резьбовым концом и выпускным отверстием, и его размер определяет, как часто компрессор загружается и разгружается, насколько стабильно сохраняется давление в инструментах и ​​сколько воды достигает линии. Установите ресивер, который слишком мал для потребностей, и винтовой воздушный компрессор мощностью 15 кВт будет работать каждые несколько минут в течение всей смены.

По воздушному пути внутри шкафа проходит компрессор, затем осушитель, затем ресивер. Этот приказ является преднамеренным. Сжатый воздух оставляет конец винта горячим и насыщенным, а рефрижераторная сушилка удаляет влагу до того, как воздух будет сохранен. Если бы резервуар был первым, он бы вместо этого собирал эту воду, а в ресивере, наполовину заполненном конденсатом, осталось меньше объема для буферного давления. Установка винтового воздушного компрессора с осушителем перед резервуаром означает, что хранящийся в нем воздух уже сухой, стенки резервуара не подвергаются коррозии, а инструменты, расположенные ниже по потоку, видят воздух, который не будет выплескивать воду на лакокрасочное покрытие или в шкаф управления.

То, что делает приёмник во время смены, легко не заметить, пока он не занижается. Пневматические инструменты редко рисуют с постоянной скоростью. Шлифмашина, ударный гайковерт или продувочный пистолет дают короткий взрыв, намного превышающий средний уровень, а ресивер закрывает этот взрыв, поэтому компрессору не нужно этого делать. Шестьсот литров — это также резервуар, который быстро наполняется: из пустого состояния производительность 2,6 м³/мин возвращает его обратно к 0,8 МПа примерно за две минуты. Больший буфер также увеличивает промежуток между нагрузкой и разгрузкой, что сокращает количество запусков двигателя в день. Меньшее количество пусков означает меньший износ контактора и обмоток двигателя, а также меньшее циклическое нагревание в воздушной части. Тот же объем стабилизирует давление в линии, поэтому набор инструментов на 0,7 МПа по-прежнему будет видеть 0,7 МПа, когда машина рядом с ним сработает.

Покупка трех частей как отдельных машин оставляет покупателю работу, которую легко недооценить. Кто-то должен подобрать размер ресивера по размеру компрессора, подогнать осушитель к потоку, а затем проложить между ними трубу нужного диаметра со сливом в каждой нижней точке. Воздушный компрессор, установленный на баке, с осушителем, построенный как единое целое, устраняет эту работу. Шкаф поставляется с трубой, уже проложенной между ресивером , осушителем и винтовым концом, дренажными трубами, уже подведенными к одной точке, и проводкой, уже проведенной внутри рамы. На объекте есть подключение к электросети и воздушное соединение, станция подключена к сети.

В этом агрегате винтовой конец мощностью 15 кВт имеет фиксированную скорость через муфту прямого привода, настроенную на рабочее давление 8 бар. Это правильный выбор, когда спрос остается на уровне мощности машины в течение всей смены. Магазин с постоянной нагрузкой получает более низкую закупочную цену, чем сборка с фиксированной скоростью, и не отказывается от того, что он бы использовал. Там, где спрос сильно колеблется между сменами, винтовая часть с регулируемой скоростью со временем компенсирует разницу в мощности, и тот же шкаф сконструирован именно таким образом.

Регулярное сообщение на станции остается коротким. Масляный и воздушный фильтр расположены за одной панелью, уровень масла отображается в смотровом стекле, а сливы под осушителем и ресивером автоматические, поэтому собранная вода уходит сама, не дожидаясь, пока кто-нибудь откроет клапан. Этот размер подходит для цеха, в котором одновременно работают два или три пневматических инструмента, и который не хотел бы выделять отдельное производственное помещение для трех машин. Трубопроводы, комплект фильтров и сливные клапаны поставляются из одного ассортимента, поэтому сервисный комплект поставляется в одной поставке. Остальная часть интегрированного модельного ряда указана в разделе «Встроенный воздушный компрессор» .

Преимущества

• Ресивер размером с компрессор : объем хранения 0,6 м³ при производительности 2,6 м³/мин, поэтому из резервуара выходят короткие пики вместо запуска двигателя.

• Сухой воздух в резервуаре : осушитель расположен перед ресивером, поэтому хранящийся воздух остается сухим, а стенки резервуара остаются чистыми.

• Меньше циклов нагрузки и разгрузки : буфер прерывает запуск двигателя через день, что облегчает работу контактора и обмоток.

• Постоянное давление в линии : набор инструментов на 0,7 МПа поддерживает это давление даже при срабатывании второго инструмента.

• Трубопроводы и проводка установлены на заводе : трубы не прокладываются по плану, а также нет отдельной дренажной системы.

• Прямой привод : двигатель соединяется напрямую с пневмоблоком, без необходимости повторного натяжения или замены ремня.

• Автоматический слив : вода уходит из осушителя и ресивера самостоятельно, в том числе путем автоматического прогона.

Почему выбирают нас

• Бак соответствует компрессору. Ресивер объемом 0,6 м³ рассчитан с учетом производительности 2,6 м³/мин и пикового расхода инструментов, а не взятого с полки ближайшего размера.

• Цитируется как одна система. Компрессор, осушитель и ресивер выбираются вместе на одном габаритном листе, поэтому не приходит ничего, что не подходило бы к следующей детали.

• Одно подразделение, одна точка ответственности. Если что-то не так с воздухом, звонок поступает к людям, которые построили всю станцию, а не к трем поставщикам, каждый из которых указывает на двух других.

• Прокладывается на заводе, а не на месте. Проходы между винтовым концом, осушителем и ресивером изготавливаются и проверяются еще до выдачи шкафа, поэтому никому не придется резать и нарезать трубу в рабочем цеху.

• Перед отправкой запустите как полную станцию. Установка запускается и проверяется с осушителем и ресивером в цепи, которая наиболее приближена к тому, как она будет работать в вашем здании.

• Запчасти на всю станцию ​​из одного источника. Трубопроводы, фильтры, сливные клапаны и смазочные материалы для этой машины поставляются из одного и того же ассортимента, поэтому обслуживание составляет один заказ.

Часто задаваемые вопросы

В1: Что входит в этот блок?

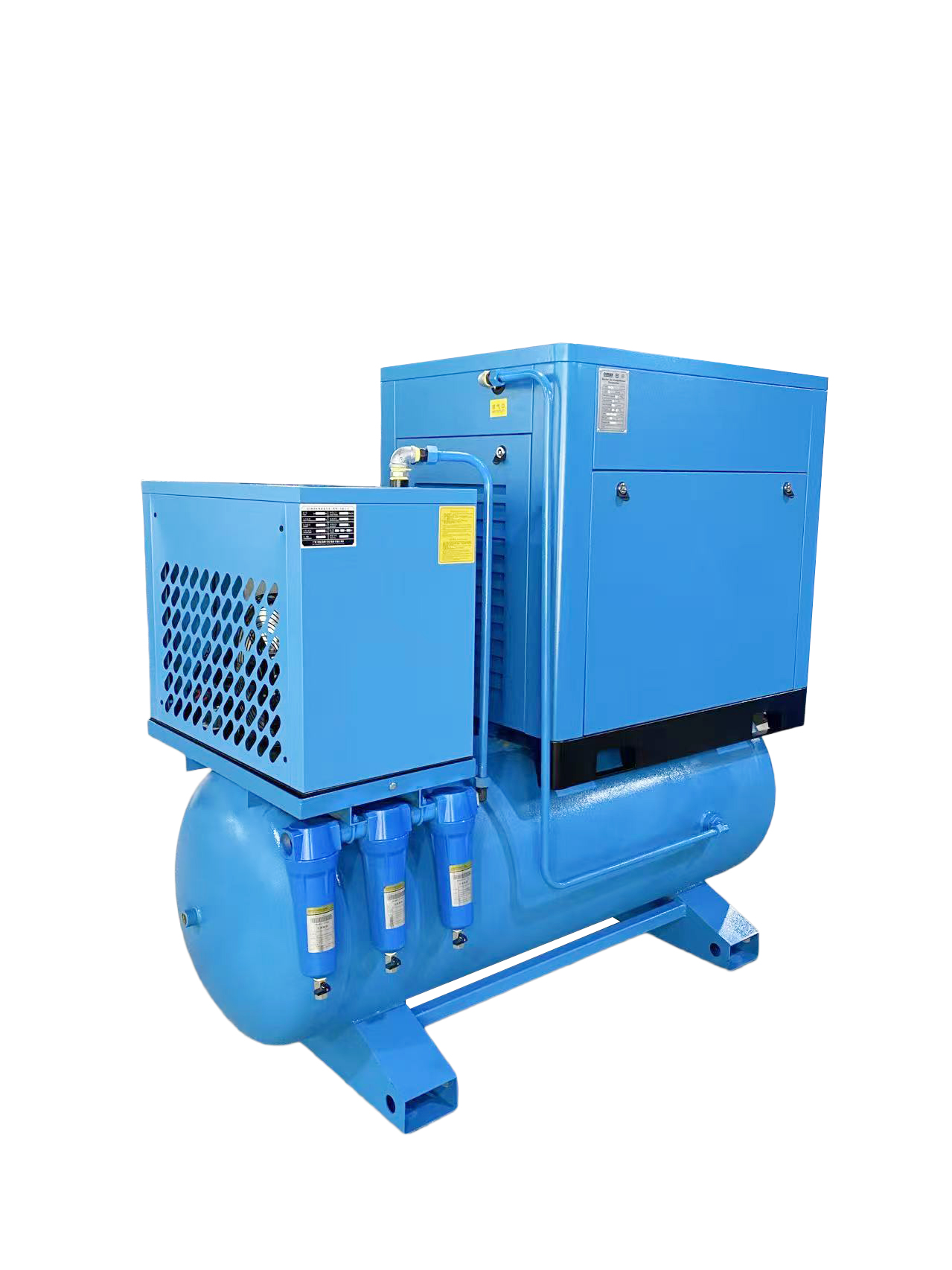

A: Винтовой компрессор мощностью 15 кВт (20 л.с.), рефрижераторный осушитель воздуха и воздушный ресивер объемом 0,6 м³, рассчитанный на давление 8 бар, собранные в одной раме с уже установленными трубопроводами и дренажными трубами. Перед запуском станции требуется электропитание и подключение воздуха.

В2: Сколько воздуха он подает?

A: 2,6 м³/мин при давлении 0,8 МПа, что составляет около 90 куб. футов в минуту. Это касается двух или трех пневматических инструментов, работающих одновременно.

В3: Может ли устройство быть изготовлено по другой спецификации?

А: Да. В стандартной комплектации конструкция поставляется с давлением 8 бар, а напряжение устанавливается в соответствии с напряжением на вашем объекте. Если для работы требуется другое рабочее давление, ресивер и осушитель подбираются заново, а не переносятся. Отправьте рабочее давление, потребность в воздухе и напряжение на объекте, и мы подтвердим, что изменится, а что останется прежним.

В4: Скорость компрессора фиксированная или регулируемая?

О: Эта конструкция имеет фиксированную скорость и приводится в движение непосредственно от двигателя, без инвертора. Это более дешевый вариант, при котором спрос остается близким к мощности машины в течение всей смены. Там, где спрос сильно колеблется между сменами, в одном шкафу можно установить винтовой конец с регулируемой скоростью.

В5: какое обслуживание требуется?

О: Заменяйте масло и масляный фильтр с интервалом, указанным в руководстве, заменяйте воздушный фильтр по тому же графику и проверяйте, чтобы автоматические сливы под осушителем и ресивером были чистыми. Точки обслуживания расположены за одной панелью.

В6: Каковы номинальные характеристики?

А: Модель SA-20A, 15 кВт (20 л.с.), рабочее давление 0,8 МПа (8 бар), свободная подача воздуха 2,6 м³/мин, прямой привод, воздушное охлаждение, с ресивером объёмом 0,6 м³, рассчитанным на давление 8 бар. Электропитание составляет 380 В, трехфазное, 50 Гц, напряжение можно настроить в соответствии с другими источниками питания.
