Введение продукта

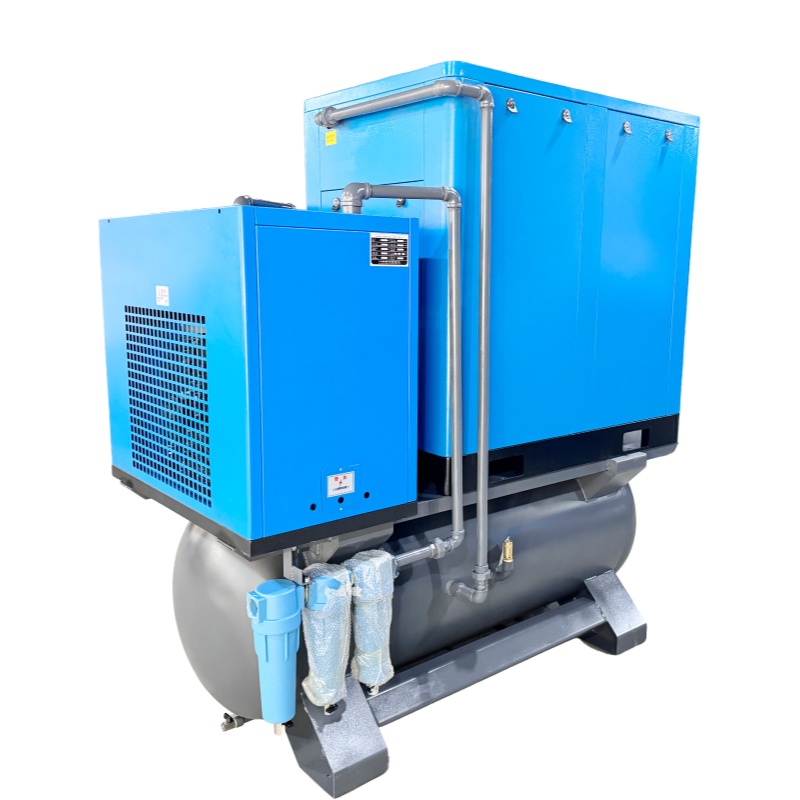

Этот шкаф отвечает на простой вопрос: что делает мастерская со сжатым воздухом, когда нет помещения для его подачи? Внутри одной рамы расположены ротационный винтовой компрессор мощностью 22 кВт (30 л.с.), рефрижераторная сушилка, воздушный ресивер емкостью 600 л и прецизионный фильтр, уже подключенные друг к другу и подключенные обратно к одной панели. Обычная альтернатива — четыре машины на четырех постаментах, соединенных трубопроводами, построенными на месте. При покупке этого воздушного компрессора, смонтированного на раме, все четыре комплекта поставляются как один блок, для которого требуется ровный пол, один кабель и одно отверстие для выпуска воздуха.

Четыре отдельных машины также несут четыре набора накладных расходов, которые никогда не отображаются в котировках. Необходимо протянуть четыре источника питания, установить четыре панели переключателей, отлить четыре постамента. Из каждого стыка соединительного трубопровода воздух может выйти, а утечка, из-за которой теряется несколько процентов производительности, остается незаметной в счетах, хотя она стоит денег в течение многих лет. Необходимо хранить четыре служебных файла и проверять в конце смены четыре пункта. Сложите четыре числа в один шкаф, и каждое из этих чисел упадет до одного. Выигрыш не в цене покупки. Речь идет о том, сколько будет стоить владение этой вещью в течение десятилетия.

Воздух оставляет винтовой элемент горячим и влажным, и все, что находится ниже по потоку, заботится об обоих. Сжатый воздух под давлением 8 бар переносит водяной пар, который снова превращается в жидкость по мере охлаждения на пути к инструментам, и эта вода находит нижнюю точку линии и остается там. Выбор воздушного компрессора со встроенным осушителем решает вопрос в корне: охлаждаемый осушитель в этом шкафу снижает точку росы до того, как воздух будет сохранен, а фильтр за ним удаляет остатки масла и частицы, прошедшие через элемент. Затем ресивер удерживает уже сухой и уже отфильтрованный воздух, а это не то, на что может претендовать ресивер, подаваемый прямо с голой головки компрессора.

Там, где воздух подает что-то, ограниченное жесткими ограничениями, это качество перестает быть предпочтением. Воздушный компрессор для станка лазерной резки должен удерживать давление на протяжении всей резки и не допускать попадания влаги в линию вспомогательного газа, поскольку падение давления проявляется в виде неровной кромки, а струя воды проявляется в виде обломков листа. То же самое относится и к ячейке с ЧПУ с воздушными зажимами и продувкой, а также к плазменному столу. Давление здесь 8 бар; там, где работа требует большего, заданное значение создается по заказу. Что действительно гарантирует шкаф, так это то, что воздух, попадающий в сопло, осушается и фильтруется, а не просто сжимается.

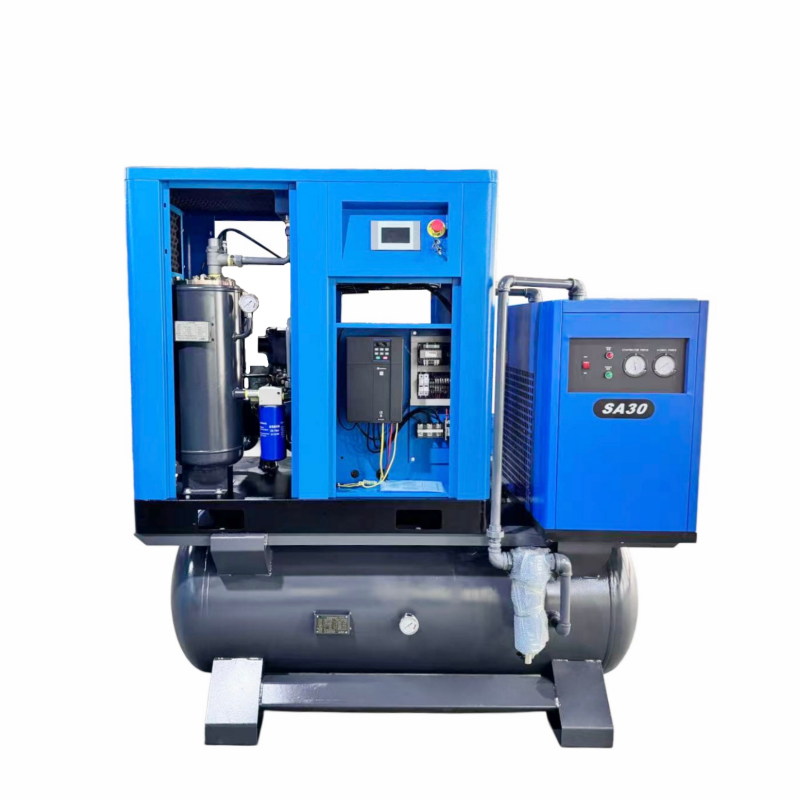

Установка представляет собой один лифт, один этаж и одно подключение. Шкаф имеет воздушное охлаждение и работает при уровне шума 65 дБ(А) или ниже, поэтому его можно устанавливать в цеху рядом с работой, а не за стеной. Сливы конденсата собираются в одной точке, а автоматический слив опорожняется в течение смены без присмотра, поэтому никому не придется подходить к ловушке и открывать ее вручную. Обслуживание соответствует тому, что находится внутри: масло и масляный фильтр, воздушный фильтр, осушитель и фильтрующий элемент, каждый со своим интервалом в руководстве. Передняя панель открывается на точки обслуживания, а слив — это единственный элемент, на который стоит обратить внимание между посещениями.

Выбор сводится к суммированию инструментов, которые работают одновременно, а затем сверке этой суммы с производительностью 4,6 м³/мин, которую шкаф обеспечивает при давлении 8 бар, что составляет около 160 кубических футов в минуту. Оставьте место для инструментов, которые начинаются вместе, и оставьте место для второй смены, если цех растет. Рефрижераторный осушитель и воздушный ресивер внутри подбираются к компрессору, а не приобретаются отдельно, а фильтрующие элементы поставляются из той же серии. Другие модели семейства с одним шкафом, с другими мощностями и размерами баков, перечислены в разделе «Встроенный воздушный компрессор» .

Преимущества

Почему выбирают нас

Часто задаваемые вопросы

В1: Что находится внутри шкафа и что он обеспечивает?

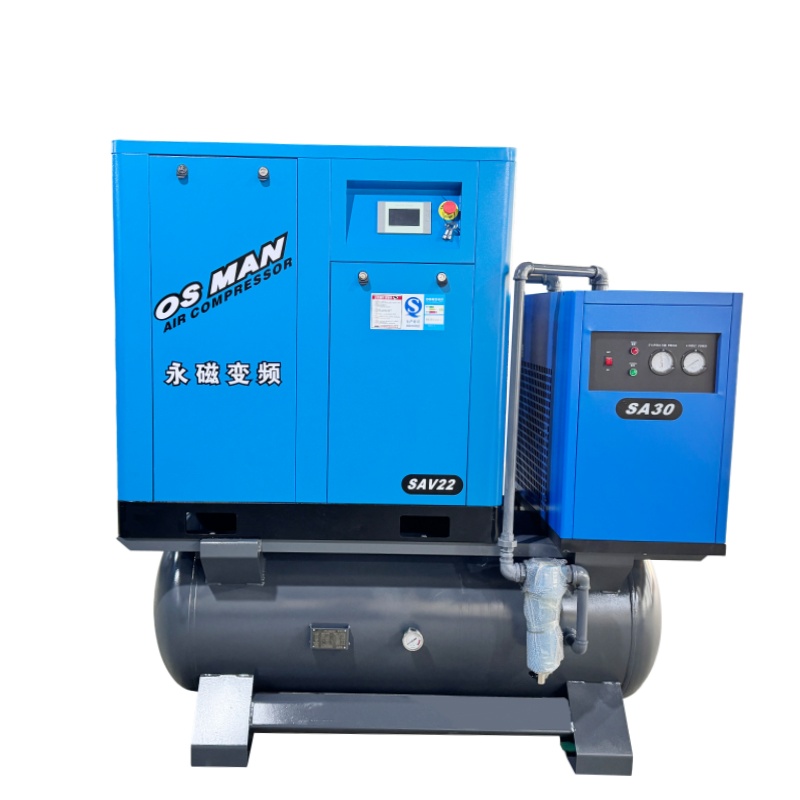

Модель SAV22: ротационный винтовой компрессор мощностью 22 кВт (30 л.с.), рефрижераторный осушитель воздуха, воздушный ресивер объемом 600 л и прецизионный фильтр в одной раме. Рабочее давление составляет 0,8 МПа (8 бар), свободная подача воздуха составляет от 4,6 до 3,2 м³/мин (около 160–113 кубических футов в минуту), уровень шума составляет 65 дБ(А) или ниже, стандартное питание 380 В, трехфазное, 50 Гц.

В2: Зачем покупать это, а не компрессор, осушитель и бак отдельно?

Разница заключается не в закупочной цене. Четыре машины — это четыре линии электропередачи, четыре постамента, четыре панели, четыре сервисных файла и построенная на объекте труба с стыками через каждый метр. Каждый из этих счетчиков приходится на один в одном шкафу, а трубопроводы между четырьмя объектами уже построены и протестированы. Экономия проявляется при установке и в течение десятилетия владения после нее.

Вопрос 3. Достаточно ли сухой воздух для питания чувствительного оборудования?

Охлаждающая сушилка расположена перед ресивером, поэтому воздух сушится и фильтруется перед подачей на хранение. Это предотвращает попадание конденсата в резервуар и в линию, ведущую к инструментам. Если для работы требуется более низкая точка росы, чем достигается при использовании рефрижераторной сушилки, вместо этого можно выбрать осушитель с осушителем, поэтому перед заказом сообщите нам о применении.

В4: Может ли одна и та же машина обслуживать лазерный резак и станок с ЧПУ?

Да, при условии, что поток складывается. Оба требуют стабильного давления и сухого воздуха, а шкаф рассчитан на подачу под давлением 8 бар. Добавьте поток лазера, воздушные зажимы ЧПУ и продувку, которые работают одновременно, и сравните общую скорость с 4,6 м³/мин. Если для работы требуется более высокое давление, чем 8 бар, заданное значение создается по заказу.

Вопрос 5: Какое обслуживание требуется для конструкции с одним шкафом?

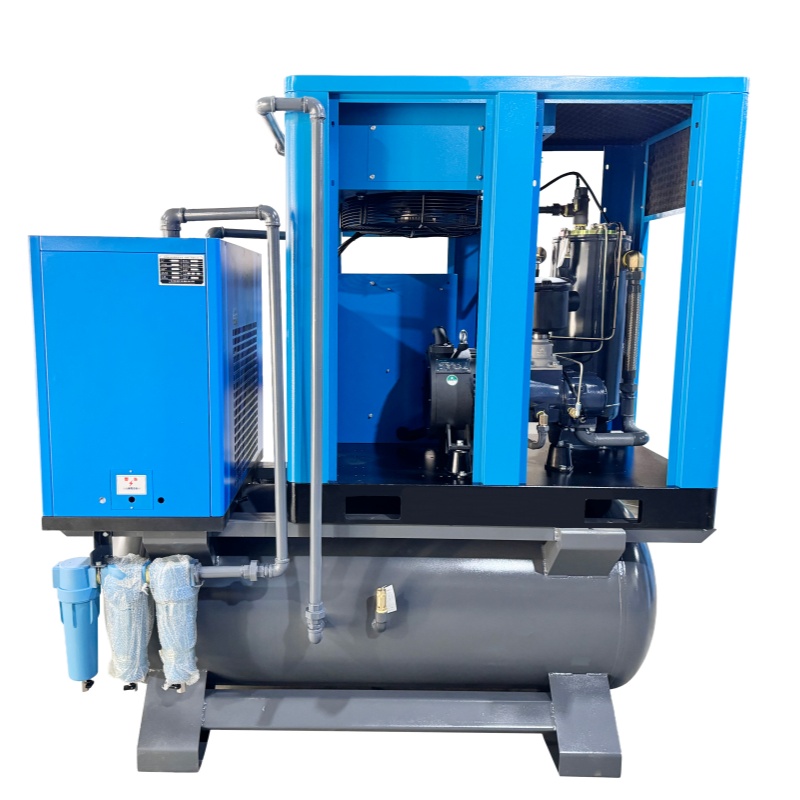

Масло и масляный фильтр с интервалом по мануалу, воздушный фильтр по тому же графику, осушитель и фильтрующий элемент со своими интервалами. Все точки обслуживания расположены за передней панелью. Между сервисами единственный момент, требующий внимания, — это автоматический слив под трубкой, и это скорее взгляд, чем задача.

Вопрос 6: Что должен предоставлять сайт?
