Охлаждающий или осушительный осушитель воздуха: какая обработка воздуха вам нужна?

В этой статье описывается, как каждый из них работает, где он находится и как выбрать свой собственный сайт. Мы производим и поставляем оба устройства в Шэньчжэне, поэтому нижеследующее написано вокруг применения, а не вокруг устройства, которое мы предпочли бы продать.

Почему сушка важнее, чем ожидают многие покупатели

Сжатый воздух выходит из компрессора горячим и близким к насыщенному. По мере остывания вдоль участка трубы влага, которую она несет, внутри системы превращается в жидкую воду. Последствия наступают медленно, а затем все сразу. Стальные трубы ржавеют изнутри. Пневматические инструменты изнашиваются быстрее. Электромагнитные клапаны заедают. При покраске вода проявляется в виде пятен на отделке. В пищевой, фармацевтической и электронной промышленности влага, попадающая в продукт, является скорее недостатком качества, чем неудобством.

Сливные клапаны и приемные баки удаляют часть воды. Они не могут удалить водяной пар, который остается в воздухе при температуре линии. Именно это и делает осушитель воздуха, и разница между холодильным агрегатом и осушителем заключается в том, насколько далеко он может снизить точку росы.

Как рефрижераторный осушитель удаляет воду

Рефрижераторный осушитель охлаждает сжатый воздух до низкой температуры, обычно от 2 до 10 градусов Цельсия, используя контур хладагента, по принципу схожий с бытовым холодильником. При этой температуре водяной пар конденсируется и отводится в виде жидкости.

В результате точка росы под давлением находится в диапазоне примерно от 3 до 10 градусов Цельсия. Воздух в этой точке росы остается сухим при нормальных условиях в помещении, поскольку трубопроводы и помещение вокруг них теплее, чем воздух внутри. Это стандартная обработка в общем производстве, и именно с этой машины следует начинать большинство заводов.

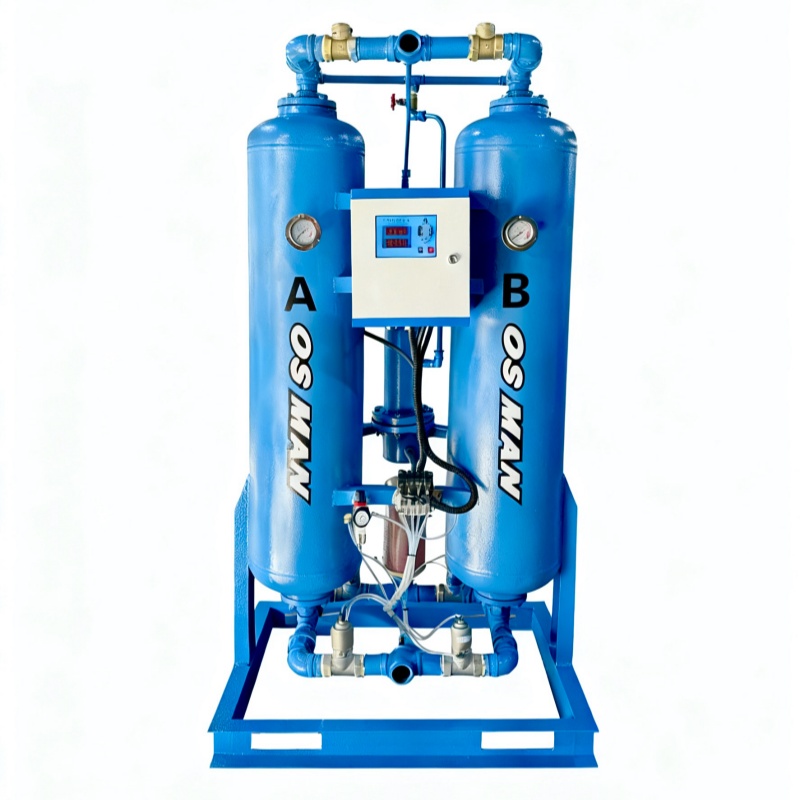

Как осушитель воздуха удаляет воду

Осушитель с осушителем пропускает воздух через слой гигроскопического материала, обычно активированного оксида алюминия или молекулярного сита, который удерживает водяной пар на своей поверхности, а не пропускает его. Большинство подразделений имеют две башни: пока одна башня сушит воздух, другая регенерируется, и башни меняются по таймеру. В зависимости от конструкции цикл длится несколько часов за раз.

Точка росы под давлением достигает гораздо более низких значений. В нашем диапазоне OSN этот показатель снижается до минус 20-минус 40 градусов Цельсия в зависимости от модели и метода регенерации. Распространены две конструкции. В безнагревательном типе используется часть уже высушенного воздуха для продувки мокрой башни, а в нагретом типе для выполнения части этой работы используется внешний нагреватель, что снижает потери на продувку. Регенерация потребляет воздух в пределах от 6 до 8 процентов номинального расхода в безнагревательной конструкции, и этот расход является основной причиной того, что эксплуатация осушителя с влагопоглотителем обходится дороже, чем осушителя с охлаждением.

Когда рефрижераторный осушитель воздуха — правильный ответ

Большинству пользователей сжатого воздуха хорошо подходит рефрижераторный осушитель, а покупка осушителя там, где он не нужен, означает трату денег, которые никогда не вернутся.

Если ваш воздух приводит в действие пневматические инструменты, цилиндры, упаковочные машины, общее сборочное оборудование или распределительную сеть мастерской внутри отапливаемого здания, разумной спецификацией будет охлаждаемая сушилка с точкой росы от 3 до 10 градусов Цельсия. Воздух остается сухим в точке использования, эксплуатационные расходы низкие, а обслуживание ограничивается конденсатором, сливом и контуром хладагента.

То же самое относится и к растениям, которые не испытывали проблем с влажностью. Если в списке жалоб за последние два года нет воды в трубопроводах, загрязненного лакокрасочного покрытия и замерзших наружных трубопроводов, добавление этапа осушителя дает вам бесполезную прибыль. Сопоставьте обработку с процессом, а не со спецификацией, которую вы видели на другом заводе.

Когда подойдет только осушитель воздуха

Существуют приложения, в которых рефрижераторная сушилка не может достичь достаточного расстояния, и именно здесь окупаются дополнительные затраты на осушитель.

Самый очевидный случай – наружные и неотапливаемые трубопроводы. Линия, которая выходит из теплого компрессорного помещения и пересекает открытый двор зимой, охлаждается значительно ниже нуля, и любой пар, все еще находящийся в воздухе, конденсируется или замерзает в этой точке. Точка росы минус 20 градусов по Цельсию или ниже обеспечивает чистоту линии.

Сюда же относятся процессы с прямым контактом с продуктом. Нанесение покрытий на таблетки, обработка порошков, продувка пищевой упаковки воздухом, производство полупроводников и аккумуляторов, а также покраска, где дефект отделки обходится дорого, — все это выходит за рамки того, что может обещать рефрижераторная сушилка. Многие из этих установок также предусматривают фильтрацию рядом с осушителем, поскольку низкая точка росы с уносом масла в воздух еще не является чистым воздухом.

Другой случай – критический приборный воздух. Если привод клапана или контур управления выйдет из строя из-за влаги, цена этого отказа будет намного выше, чем стоимость осушителя, который его предотвратил.

Как выглядят текущие расходы

Сама по себе цена покупки делает рефрижераторную сушилку дешевле, и ее обычно дешевле купить. Сравнение меняется при сложении годовых показателей.

Рефрижераторный осушитель потребляет энергию для компрессора хладагента и вентиляторов. В безнагревательной конструкции осушитель потребляет очень мало энергии, но он потребляет часть осушенного воздуха для регенерации, и этот воздух уже оплачен компрессором. Потери при чистке — это число, на которое следует обращать внимание при сравнении котировок. В конструкции с подогревом продувка ниже, но нагреватель увеличивает электрическую нагрузку, поэтому оба эффекта следует рассчитывать с учетом собственных часов работы, а не судить по брошюре.

Практическое правило, которое мы даем клиентам, заключается в следующем: укажите самую низкую точку росы, которая действительно необходима для процесса, затем подберите сушилку для наихудшего случая потока и наихудшей температуры окружающей среды, а не для среднего значения. Занижение размера сушилки для экономии покупной цены обычно проявляется в виде влажного воздуха в самой дальней точке системы.

Как подобрать сушилку для вашей системы

Осушители рассчитаны на эталонные условия, а эталонные условия редко совпадают с теми, в которых работает ваша компрессорная. Осушитель, рассчитанный на температуру на входе 25 градусов по Цельсию и температуру окружающей среды 25 градусов по Цельсию, обеспечит поток меньше, чем указано в паспортной табличке, когда воздух поступает с температурой 45 градусов, а в июле в помещении температура составляет 38 градусов. Обе температуры имеют большее значение, чем допускают большинство цитат.

Прежде чем исправить размер, стоит применить три поправки. Во-первых, это температура на входе: горячий воздух переносит больше воды, поэтому сушилке, работающей на горячем воздухе, приходится больше удалять и использовать меньше степеней охлаждения. Второй — это температура окружающей среды, которая определяет, насколько хорошо конденсатор может отводить тепло в агрегате с воздушным охлаждением. Третий — это давление, при котором работает система, поскольку одинаковое содержание воды приводит к более низкой точке росы при более высоком давлении.

Возьмите максимальный поток, который может обеспечить компрессор, примените собственные наихудшие значения температуры на входе и окружающей среды и выберите осушитель, исходя из его скорректированной производительности, а не его основного значения. Сушилка немного большего размера стоит немного дороже и ведет себя предсказуемо в течение многих лет. Один размер в средних условиях работает восемь месяцев и разочаровывает на девятом.

Техническое обслуживание каждого типа

Эти две машины требуют разного внимания, и о разнице стоит узнать перед первым визитом в сервисный центр.

В холодильной сушилке список короткий. Конденсатор требует очистки по графику, а на агрегатах с воздушным охлаждением в пыльном помещении этот график короче, чем указано в руководстве. Автоматический слив — это компонент, который выходит из строя чаще всего, а засоренный слив заполняет систему водой, которую только что удалила сушилка. Давление хладагента и перепускной клапан проверяются при ежегодном обслуживании.

В осушителях с влагопоглотителем расходным материалом является сам влагопоглотитель. Активированный оксид алюминия и молекулярное сито со временем разрушаются, а интервал замены зависит от того, насколько чист воздух, поступающий на вход, что возвращает к состоянию предварительной фильтрации. Переключающие клапаны, продувочный выпуск и его глушитель — это движущиеся части, которые требуют проверки, а продувочный клапан, который не закрывается полностью, тихо тратит осушенный воздух в течение нескольких месяцев. Манометр на сушилке расскажет вам о состоянии больше, чем любая визуальная проверка, и его стоит установить, если в устройстве его нет.

Двухэтапный подход

На многих сайтах ответ заключается не в одной сушилке или другой, а в том, что обе работают исправно.

Охлаждающая сушилка работает первой и забирает большую часть воды. Далее следует осушитель-осушитель, который отводит воздух до конца вниз. Такое расположение защищает осушитель от большой нагрузки жидкостью, что продлевает срок службы заправки осушителя и позволяет меньшему и более дешевому осушителю обрабатывать только тот поток, который действительно нуждается в низкой точке росы.

Та же логика применима и к остальной части курса лечения. Резервуар-приемник сглаживает колебания спроса, которые в противном случае заставили бы осушитель работать с пиковым расходом, а комплект фильтров удаляет масляный аэрозоль и частицы после осушителя. Лечение представляет собой цепочку, и каждый этап обходится дешевле и эффективнее, если предыдущий этап выполняет свою функцию.

Пять вопросов, прежде чем сделать выбор

Ответьте на них, и спецификация обычно пишется сама.

Какова самая низкая температура окружающей среды в трубопроводе? Если температура опускается ниже нуля, одна лишь охлаждающая сушилка не защитит линию.

Что этот процесс делает с воздухом? Инструменты и цилиндры выдерживают температуру точки росы в несколько градусов. Прямого контакта с продуктом часто нет.

Есть ли уже жалобы на влажность? Наличие воды в трубопроводах, инструментах или продукте является самым сильным аргументом в пользу более низкой точки росы.

Сколько часов работает установка и при какой средней нагрузке? Потери на продувку осушителя с осушителем увеличиваются в зависимости от количества часов работы, поэтому на двухсменной установке они ощущаются иначе, чем на односменной.

Что произойдет, если воздух влажный? Если ответом является перекрашенная партия, бракованная партия или остановленная линия, решение о сушке уже принято в процессе.

Три ошибки, которых стоит избегать

Во-первых, точка росы рассматривается как показатель, который необходимо максимизировать. Осушитель, производительность которого намного ниже необходимой для процесса, не делает воздух лучше ни в каком смысле, который может измерить установка, и он взимает плату за разницу каждый час.

Второй — покупка сушилки, не глядя на то, что поступает на вход. Адсорбционная сушилка предполагает содержание масла ниже примерно 0,1 мг на кубический метр, что означает наличие перед ней коалесцирующего фильтра. Отсутствие этого фильтра сокращает срок службы осушителя и является одной из частых причин выхода осушителя из строя в течение года.

Третий — это определение размеров только по паспортной табличке компрессора. Осушитель воспринимает тот же поток, что и компрессор, плюс условия окружающей среды вашего здания. Устройство, рассчитанное на мягкий климат и затем установленное в горячем помещении, не достигнет номинальной точки росы в самые жаркие дни года.

Куда идти отсюда

Если вы сообщите нам давление, расход, часы работы и процесс, которому служит воздух, мы сможем предложить линию обработки, а не одну машину, и скажем, когда более дешевый вариант является правильным. Оба типа осушителей, ресивер и фильтрация, которая их поддерживает, производятся на нашем собственном заводе, поэтому ответ строится на вашей потребности в воздухе, а не на продукте, который нам нужно перевезти.
