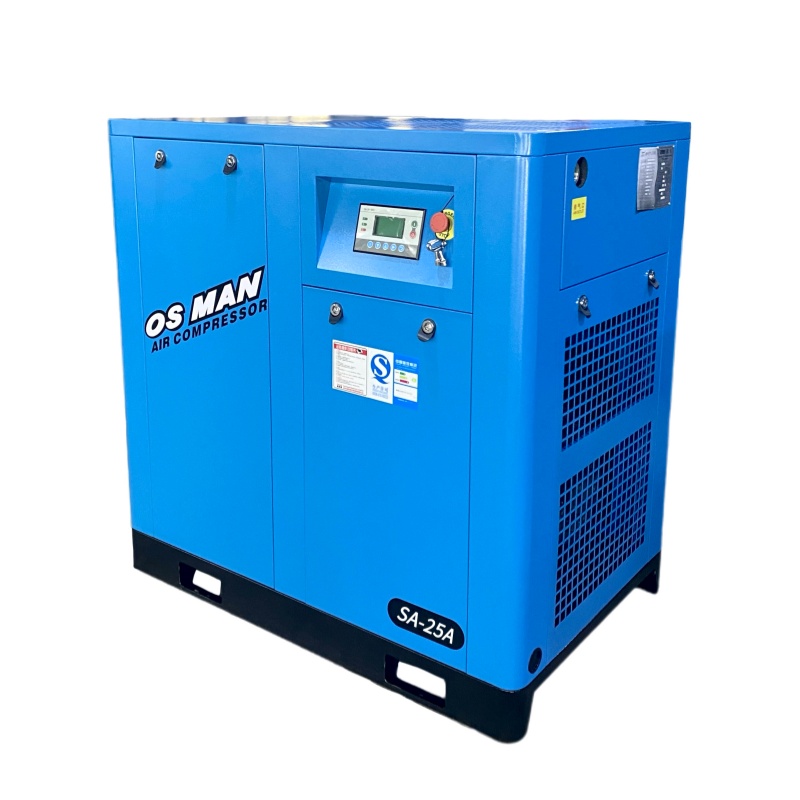

Винтовой воздушный компрессор с фиксированной скоростью, 25 л.с.

Большинство небольших мастерских не начинают с винтового компрессора. Они начинают с поршневой машины, добавляют инструменты по мере поступления работы и замечают затраты только через несколько лет: давление, которое падает каждый раз, когда открывается пистолет-распылитель, двигатель, который перегревается всю смену, и растущий список клапанов и колец, требующих замены. Этот воздушный компрессор мощностью 25 л.с. — это точка, где все меняется. Один винтовой элемент мощностью 18,5 кВт работает с фиксированной скоростью и обеспечивает производительность 3,0 м³/мин при давлении 0,8 МПа, что чуть более 100 кубических футов в минуту.

Вывод помогает только в том случае, если он соответствует тому, как на самом деле работает магазин. Воздушный компрессор с производительностью 100 куб. футов в минуту с такой мощностью покрывает пару сборочных станций, на которых одновременно работают ударные гайковерты, продувочный стенд и небольшую установку для распыления. Чего он не будет охватывать, так это дробеструйной камеры, работающей на полную мощность, пока второй оператор измельчает, а третий упаковывает. Посчитайте, что открывает клапан за ту же минуту, а не то, что прикручено к стене, и ответ придет быстро.

Фиксированная скорость — правильный ответ, когда спрос в десять утра выглядит одинаково, как и в четыре. Двигатель вращается на одной скорости, реле давления загружает и разгружает его относительно ресивера, и нет необходимости программировать инвертор, нет диапазона скоростей, который нужно настраивать, и нет отказной электроники привода. Для цеха, работающего стабильно и с постоянным количеством инструментов, это экономия на затратах и ​​обслуживании без каких-либо потерь. Там, где спрос сильно колеблется в течение дня, машина с преобразователем частоты с постоянными магнитами окупает свою более высокую цену за счет счетов за электроэнергию, и это другое сравнение.

Двигатель соединяется непосредственно с винтовым элементом. Ремни не нужно натягивать, пыль с ремней не попадает в масло, коробка передач не требует обслуживания. Одноступенчатое сжатие позволяет сократить количество изнашиваемых деталей до одного комплекта роторов. Охлаждение осуществляется воздухом, поэтому нет необходимости прокладывать водяной контур или удалять накипь. Встроена защита от перегрузки, перегрева и потери фазы, а контроллер сообщает коды запуска, остановки и неисправности на простом языке. Точки обслуживания расположены там, где технический специалист может добраться до них, что имеет большее значение, чем указано в любой спецификации, когда замена фильтра приходится на середину смены.

Установка соответствует обычным правилам, а эта рама достаточно мала, чтобы с ними было легко справиться. Питание осуществляется трехфазным напряжением 380 В, частотой 50 Гц, другие напряжения изготавливаются по заказу, а запуск осуществляется по схеме звезда-треугольник, что позволяет двигателю разгоняться в два этапа вместо того, чтобы вытягивать полный пусковой ток за один удар. Размеры устройства составляют 1080 × 750 × 1030 мм, а вес — 400 кг, поэтому он стоит на ровном, прочном полу и не требует литого фундамента. Оставьте около метра свободного пространства с каждой стороны для потока воздуха, не допускайте попадания его в закрытый угол и проложите воздухопровод такого размера, который соответствует производительности 3,0 м³/мин, вместо повторного использования узкой линии, оставшейся от старой поршневой машины. Ресиверный бак и охлаждаемый осушитель воздуха завершают установку; Имея одинаковые размеры, они удерживают постоянное давление и не допускают попадания конденсата в инструменты.

Где подходит небольшой винтовой воздушный компрессор: мастерские по техническому обслуживанию, легкое производство и металлообработка, сборка электроники, упаковочные столы и общие мастерские, если спрос реален, но скромен и устойчив. Где этого не происходит: завод, поставляющий жатку в несколько отделов, или цех, в котором количество инструментов в пиковые часы удваивается. Эти рабочие места относятся к более крупной группе в том же диапазоне , и мы скажем так, а не продадим эту.

Преимущества

• Производительность соответствует реальному небольшому цеху: 18,5 кВт и 3,0 м³/мин при давлении 0,8 МПа обеспечивает совместную работу двух или трех инструментов без оплаты простаивающей мощности.
• Достаточно маленький, чтобы его можно было разместить, и достаточно тяжелый, чтобы оставаться на месте: 1080 × 750 × 1030 мм и 400 кг. Стоит на ровном полу вместо литого фундамента
• Воздушная часть с прямым соединением: не нужно натягивать или заменять ремни, пыль с ремней не попадает в масло, не требуется замена трансмиссионного масла.
• Одноступенчатый роторный комплект: один компрессионный элемент, поэтому список быстроизнашивающихся деталей остается коротким.
• С воздушным охлаждением, автономный: без охлаждающей воды, без башни, без трубопроводов, требующих установки или удаления накипи.
• Встроенный пакет защиты: перегрузка, перегрев и потеря фазы отключают машину, а контроллер отображает неисправность на понятном языке.
• Точки обслуживания всегда доступны: масляный фильтр, воздушный фильтр и сепаратор расположены так, чтобы к ним мог добраться техник со включенными панелями.
• Трехфазное напряжение 380 В в стандартной комплектации, другие напряжения изготавливаются по заказу.

Почему выбирают нас

• Размер соответствует работе, а не прайс-листу. Расскажите нам, какие инструменты вы используете и сколько из них работает одновременно, и мы укажем наименьший кадр, несущий такую ​​нагрузку. Магазин, которому требуется всего 3 м³/мин, не должен платить за 6.
• Создан для вашего сайта. Напряжение, фаза и управляющее напряжение устанавливаются в соответствии с фактической мощностью, а не экспортным стандартом месяца.
• Условия на объекте проверяются перед отправкой. Отправьте подробную информацию о поставке, план помещения и размер основной воздушной магистрали, и мы подтвердим, что машина, ресивер и трубопроводы будут работать вместе до отправки заказа.
• Перед отправкой каждое устройство тестируется под нагрузкой в ​​рамках сборки, соответствующей документированному процессу ISO 9001.
• Ресивер, осушитель и трубопроводы, необходимые для винтовой машины, указаны в той же таблице, что и компрессор, поэтому переключатель с поршневой машины составляет один порядок, а не четыре.
• Запчасти и технические ответы исходят от людей, которые ее производят, и именно это позволяет машине работать в течение шестого года, а не первого.

Часто задаваемые вопросы

В1: Каковы номинальные характеристики SA-25A?
Одноступенчатый винтовой компрессор с фиксированной скоростью мощностью 18,5 кВт (25 л.с.), прямой привод, воздушное охлаждение. Свободная подача воздуха составляет 3,0 м³/мин при рабочем давлении 0,8 МПа, что чуть более 100 куб. футов в минуту. Электропитание - трехфазное напряжение 380 В, частота 50 Гц, доступны пользовательские напряжения, запуск - звезда-треугольник. Размеры устройства составляют 1080 × 750 × 1030 мм, а вес — 400 кг.

Вопрос 2: Сколько воздуха он может подавать и сколько инструментов он будет использовать?
3,0 м³/мин при 0,8 МПа, чуть более 100 CFM. На практике это одновременно работа двух-трех пневматических инструментов: гайковертов ударного действия на сборочном стенде, продувочной станции, небольшого краскопульта. Число, с которого можно работать, — это одновременный спрос. Эта машина может обслуживать цех с двенадцатью инструментами, которые никогда не работают вместе; магазин с четырьмя инструментами, работающими одновременно, не может.

В3: Должен ли я выбрать модель с фиксированной скоростью или модель с переменной частотой?
Выбирайте фиксированную скорость, если потребность в воздухе стабильна в течение смены. Двигатель работает на одной скорости, а реле давления нагружает его на ресивер, поэтому нет необходимости программировать инвертор и не нужно поддерживать электронику привода, а покупная цена ниже. Выбирайте преобразователь частоты с постоянными магнитами, когда спрос растет и падает в течение дня, поскольку он согласовывает выходную мощность с нагрузкой и возвращает разницу через счет за электроэнергию. Односменный цех с фиксированным количеством инструментов обычно не производит достаточного разнообразия, чтобы оплатить оборудование с регулируемой скоростью.

В4: Какие условия установки необходимы?
Четыре вещи. Питание: 380 В, трехфазное, 50 Гц, колебания напряжения в пределах ±5 %, автоматический выключатель рассчитан на двигатель, а не на ближайшую розетку. Местоположение: ровный, твердый пол, вентилируемый, температура окружающей среды от -5 °C до +45 °C, без сильной пыли и агрессивных газов, с зазором примерно по метру с каждой стороны для отвода тепла. Трубопроводы: воздуховод рассчитан на производительность 3,0 м³/мин и имеет минимальное количество колен, насколько позволяет компоновка. Поддержка: рекомендуются антивибрационные прокладки; при таком весе литой фундамент не нужен.

В5: Какое обслуживание требуется и как часто?
Обычное внимание уделяется воздушному фильтру, масляному фильтру, элементу сепаратора и смазочному материалу, заменяемым в соответствии с графиком, указанным в руководстве. Ежедневные проверки включают уровень масла и показания контроллера по давлению и температуре. В конструкции с прямым приводом из списка исключены ремни и трансмиссионное масло, поэтому патроны короче, а количество деталей меньше, чем в поршневой машине, которую она обычно заменяет.

В6: Что произойдет, когда магазин перерастет его?
Рама является самой маленькой в ​​линейке SA выше модели мощностью 20 л.с., поэтому в той же серии производится повышение до 30 или 50 л.с., а процедура технического обслуживания и схема управления сохраняются. Планируйте воздушную магистраль и ресивер исходя из размера, который вы ожидаете получить, а не размера, который вам нужен сегодня; таким образом, более позднее изменение означает замену компрессора, а не восстановление трубопровода.
